CQマシン オートワッチャー ８０７送信機 12BY7Aを使ったリニアアンプ

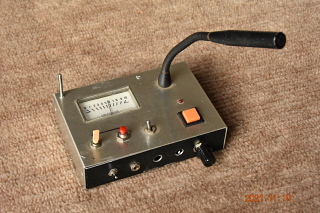

出力メーターを付けた １号機

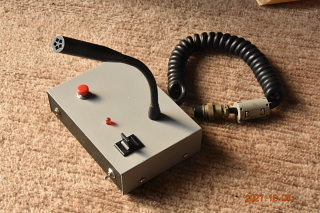

メーターを省略した ２号機 マイクユニットは ４個￥１００のコンデンサマイク ケースも０．８ｍｍ厚のアルミ板で 自作

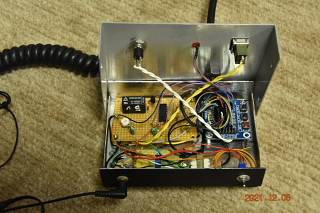

２号機の内部 右側が録音再生ユニット（ISD1820) 10秒（ネット情報では１６秒まで延長可） 左側は制御回路 RSＦＦとリレーのみ

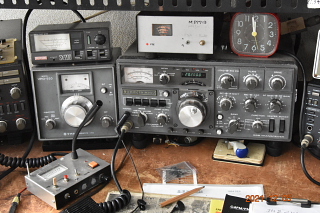

１４４MHZ リグにセットした １号機
８０７送信機のリフォーム
近所のOMが６０年ほど前 使っておられた 真空管のAM送信機をいただきました 手持ちのジャンク部品を活用して リフォームします
還暦を迎えた 自作の送信機

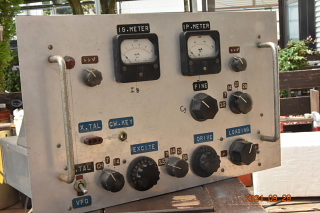

手持ちのジャンクを利用してデザイン一新 穴だらけのパネルは ポリパテで埋めた
新しく 配置換え 変調器は真空管２本でキャリアコントロール（スクリーングリット変調）
送信機らしい たたずまい この真空管が「８０７」デス

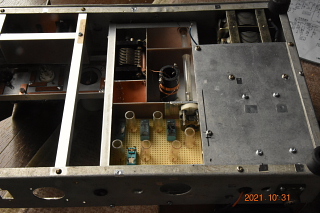

本体の裏側 中央が段間同調回路

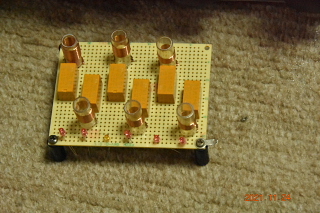

６個のコイルをリレーで切り替える

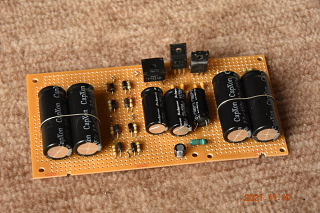

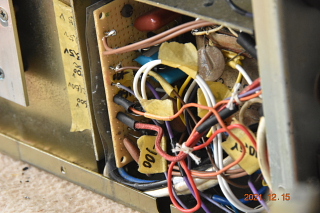

電源整流回路 高圧電解コンデンサは 中華製
DC６００V ＤＣ１２Ｖ ＣＤＣ５Ｖ を作り出す

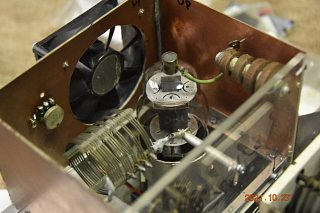

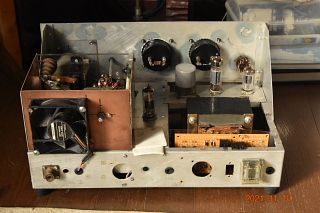

ファイナル部分の冷却ファンを取り付け

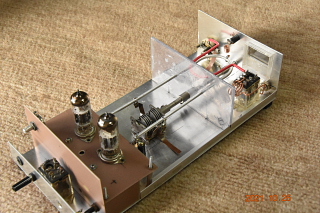

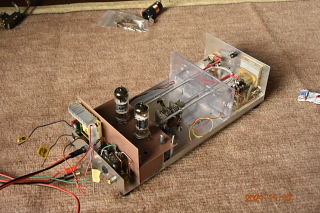

12BY7A PP の １４４MHZ リニアアンプ
12BY7AをPPで使い ヘアピン同調回路を使う

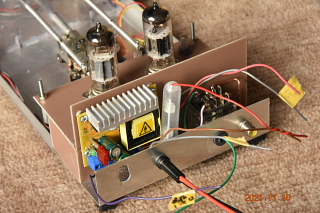

Ｂ電源は 中華製のＤＣＤＣ（試運転中にコンデンサがパンクするアクシデント発生）
分布定数回路 周波数は１４４ＭＨＺ
背面のＢ電源廃止 スペースに９Ｖの電池（グリットバイアス用の００６Ｐ）
自作のＤＣＤＣ電源に変更 ＤＣ１２Ｖから ２５０Ｖ １００mAを発生

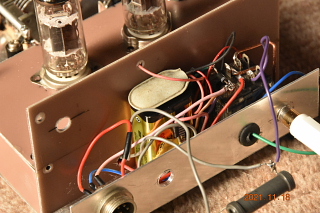

真空管を１２ｖで直流点火
超 原始的 なオートワッチャー

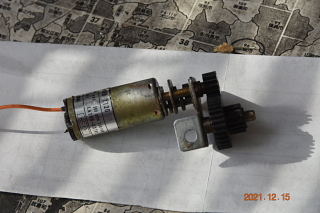

ジャンク箱から減速モーターを発見！！ ２４Ｖ定格だが １２Ｖで使用する ほとんど無音

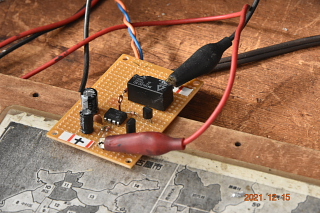

制御？回路 「５５５」 で ﾃﾞﾕｰﾃｰ５０ の矩形波を発振 約３０秒ごとに反転 ３端子を通し ５Ｖで動作させている

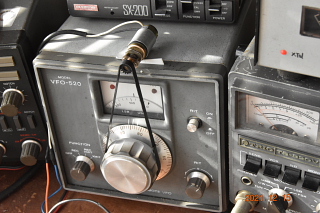

外付けVFO をベルト駆動 １４４Ｍ帯の約２００ＫＨＺを いったり きたり ベルトは １ｍｍ厚のゴム板を１０ｍｍ幅に切り 瞬間接着剤で 「ワッカ」 にした
信号を捕まえたら 停止する機能はありません

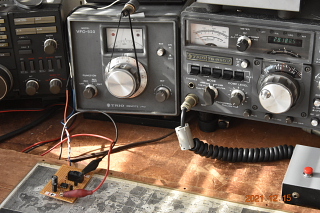

「ピロッ」と音が聞こえたら VFOを切り替えます
FT-１０１Ｂ 電源トランス 交換
ＦＴ１０１Ｂの本体内部から煙が出ました 電源トランスの焼損です 原因はファイナル真空管に電流が流れすぎ 球の管壁に１円玉大の「へこみ」ができました 電源整流回路のプリント基板も焼損 大修理になりました

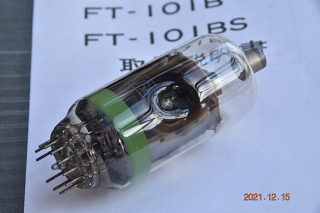

管壁が溶けてしまった ６ＳＪ７
焼損した電源基板は穴あき基板で新設 もとのスペースに組込み
ＰＰ の場合 通常はツインビーム管を使うが 12BY7A を2本使って実験してみる
これも 807 デス
プレート電流を測定中 2本で６０ｍA程
出力は ０．３Ｗを入力して およそ 7W
真空管背面に プリアンプを設置（6AK5使用）
