1/200 二等潜水艦 呂ー35             製作開始 2020-03      完成 2020-05

使用資料は 原書房 昭和造船史別冊 日本海軍艦艇図面集 (日本造船学会編) の図面を 例の通り パソコンで縮尺を1/200に変更して 原図にしました    塩ビのパイプを真ん中にして 外板を張る構造にし船体には木材を使わず
すべてプラ材を使いました   接着は ラッカーシンナーです

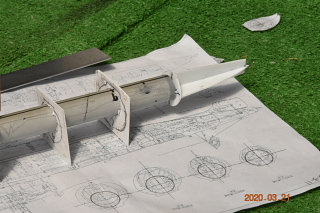

船体中心になる19mmφ塩ビパイプと肋骨

船首 船尾もプラバンを積層して製作

肋骨は塩ビパイプに固定してから切り出す

寸法も小さいため 簡単に外観ができる

艦橋は 木材のブロック

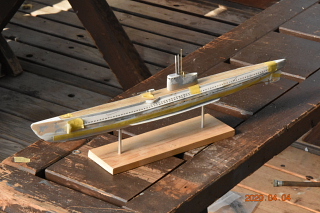

ほぼ 形状が出来上がる

真ん中が 呂ー35 手前は 波201

側面板を接着 甲板に1mmの桧の角材を張る

隙間は木工パテで埋める プラサフを吹いた後はプラモ用を使う

主砲と側面の排水口を加工

ビルジキルーを取り付け 艦橋に潜望鏡を加工

ほぼ 完成  潜水艦用魚雷の積み込みを表現

防潜網切断器を製作
